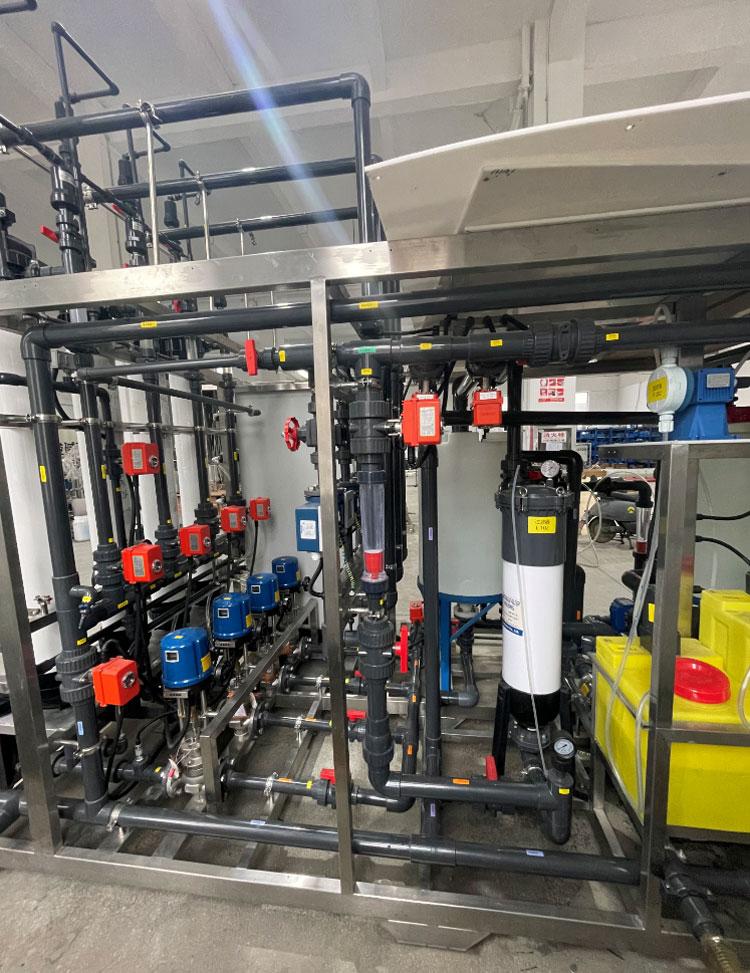

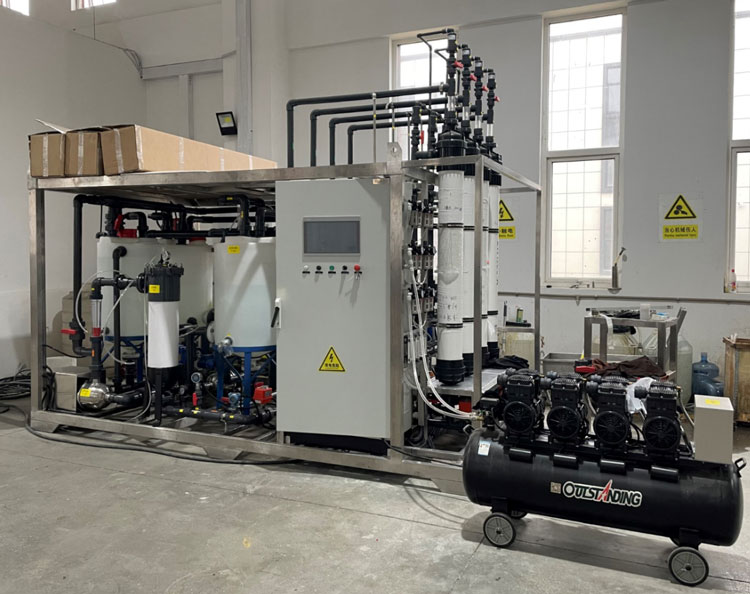

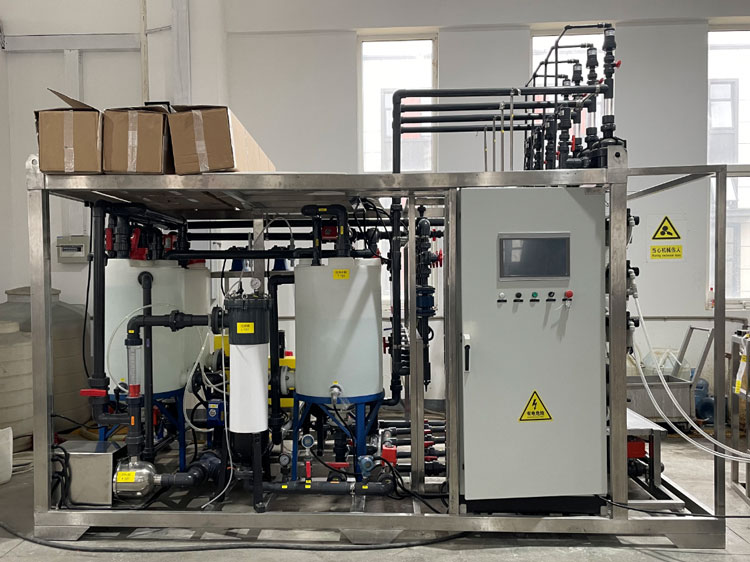

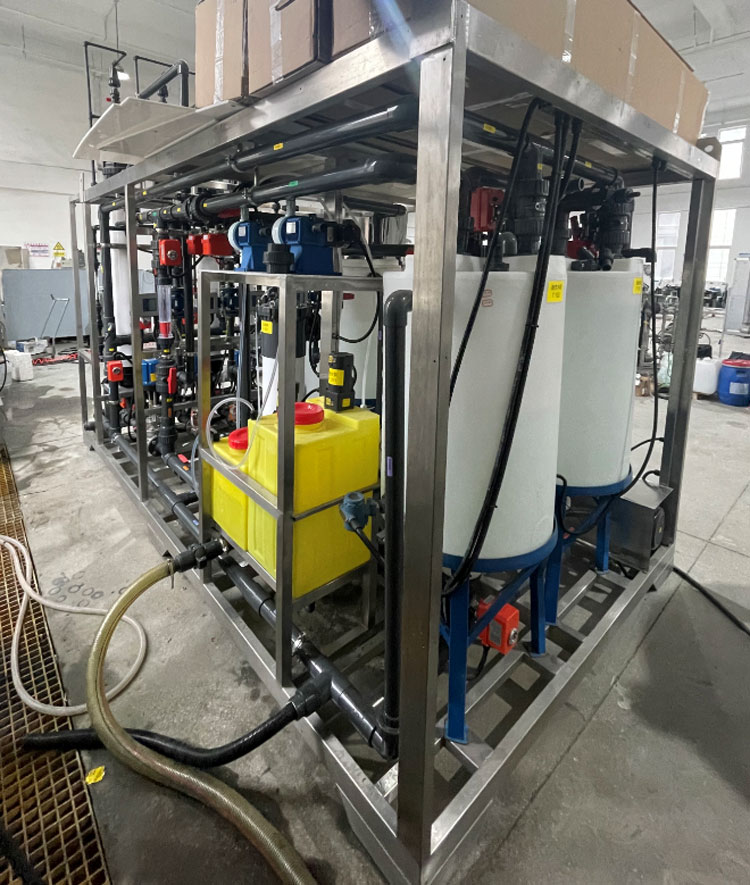

全国服务热线超滤膜测试设备WTM-ZW1500-4技术文件：
一、设计说明

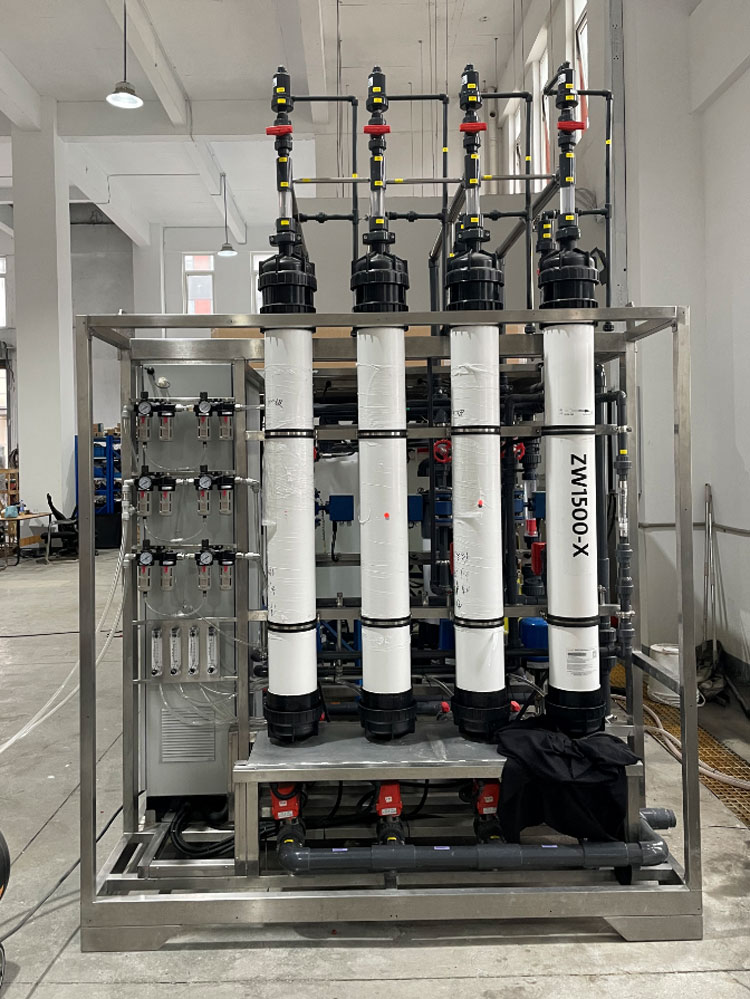

本文档是为了说明ZW1500系统的一般操作流程。中试单元是在恒定进料/渗透流量下进行UF元件之间的平行试验，并监测各元件压力随时间的上升情况。中试装置应能连续自动运行1个月，同时按规定的时间间隔进行过滤-反冲洗-化学保养清洗。反洗有多个步骤，请参考下面的工艺流程图。该系统还应能够进行空气压力试验，进行纤维断裂检查。过滤采用死端过滤方式，因此产水流量等于进液流量。试验装置上4支超滤膜元件相对独立，系统可根据需要运行1支、2支、3支或4支UF膜元件当试验元件少于设计数量时，需要为进料和反冲洗泵设置回循环流量以防止溢流。进料槽水位由浮阀维持。由于这是一个中试装置，预计将在不同的油田运行3 ~6个月，因此该系统应该能够方便运输，并且现场安装较少。自动阀门、磁流量计、压力传感器及控制均可采用可靠的国产品牌，节约成本。关键部件的最低要求列在文件末尾，可根据现场操作情况进行修改。
二、工艺流程
三、设备参数
技术参数 | 数 值 | 单位 | 备 注 |
设备型号 | WTM—ZW1500-4 | 台 | |
膜外管数量 | 4 | 支 | |
膜外管规格 | ZW1500 | mm | |
设备规格 （不含水箱） | mm | (主机部分) | |
主机净重 | 2500 | Kg | (基本数据) |
水箱体积 | 200 | L | |
配备电源 | 380V 50Hz总功率≥9KW | ||
进料泵电机功率 | 3 | Kw | |
反洗泵电机功率 | 3 | Kw | |
CIP清洗加热棒 | 3 | Kw | |
允许最大操作温度范围 | 4-45 | ℃ | |
允许最大操作PH范围 | 2-12 | ||
允许最大安全压力 | 3.5 | Bar | 膜进口压力 |
六﹑系统组成
No | Item | Description | Material | Qty | Unit | Remarks |
供货名称规格 | 材质 | 数量 | 单位 | 备注 | ||
1 | 原水箱 | 200L | PE | 台 | 1 | 沃腾 |
2 | 反洗水箱 | 200L | PE | 台 | 1 | 沃腾 |
3 | CIP清洗箱 | 200L | PE | 台 | 1 | 沃腾 |
4 | 清洗箱加热棒 | 3KW 220V | SS316L | 台 | 1 | 格美电热 |
5 | 次纳加药箱 | 50L | PE | 台 | 1 | 沃腾 |
6 | 酸加药箱 | 30L | PE | 台 | 1 | 沃腾 |
7 | 加药计量泵 | MSAH070R31XT080 120L/H 3Bar PVC泵头 | PE | 台 | 2 | SEKO |
8 | 搅拌机 | 5IK120GU-S3F-10KB 轴长0.4米，轴径16，叶轮150，三叶单层衬塑，轴套一体 | 衬塑 | 台 | 2 | 国产 |
9 | 膜组件 | ZW1500膜组件 | PVDF | 支 | 4 | 客户自备 |
10 | Y型过滤器 | DN65 50目 | UPVC | 台 | 1 | 沃腾 |
11 | 袋式过滤器 | 2号袋 100μm 法兰连接 | UPVC | 台 | 1 | 沃腾 |
12 | 进液泵/化学清洗泵 | Q=14m³/h、34m、P=3KW | SS304 | 台 | 1 | 南方泵 |
13 | 反洗泵 | Q=12m³/h、35m、P=3KW | SS304 | 台 | 1 | 南方泵 |
14 | 进水转子流量计 | 1.6-16m³/H | UPVC | 台 | 1 | 国产 |
15 | 产水电磁/超声波流量计 | DN40 485通讯 双向测量正负数显示 | 衬四氟 | 台 | 4 | 麦克/同等 |
16 | 反洗转子流量计 | 1.6-16m³/H | UPVC | 台 | 1 | 国产 |
17 | 气洗转子流量计 | 4-40m³/H 玻璃转子 | 塑料 | 台 | 1 | 国产 |
18 | 电动排气阀 | DN15 含两位五通电磁阀，阀位反馈配套手动阀 | UPVC | 只 | 2 | 沃德+亚德客执行器 |
19 | 电动球阀 | DN25-DN50 含两位五通电磁阀，阀位反馈 | UPVC | 只 | 16 | 沃德+亚德客执行器 |
20 | 手动球阀 | DN25-DN50 | UPVC | 只 | 24 | 沃德 |
21 | 电动比例调节阀 | DN40 PN16 输出4-20mA含执行器 | SS304 | 只 | 4 | 客户自备 |
22 | 气洗止回阀 | DN25 | UPVC | 只 | 1 | 沃德 |
23 | 取样阀 | 2分接口 | UPVC | 只 | 6 | 沃德 |
24 | 压力表 | YN60BF，0-0.6MPa 含阀门 | SS304 | 台 | 5 | 杭州鹳山 |
25 | 管件 | 三通、弯头、法兰DN25-DN50 | UPVC | 套 | 1 | 沃德 |
26 | 进水压力变送器 | 0-0.6MPa 输出4-20mA ，精度2% | SS304 | 只 | 4 | danfoss/同等 |
27 | 产水压力变送器 | 0-0.6MPa 输出4-20mA ，精度2% | SS304 | 只 | 1 | danfoss/同等 |
28 | 温度变送器 | 0-100℃, 输出4-20mA ，精度2% | SS304 | 只 | 2 | danfoss/同等 |
29 | 水箱浮球阀 | DN15 | SS304 | 只 | 3 | 国产 |
30 | 无油空压机 | 排气量33.6Nm³/H，6KW，压力7bar，储气罐160L 长*宽*高=136*48*79cm | 电子器件 | 套 | 1 | 奥突斯 |
31 | 机架/撬装 | 方管80*40*3mm 定制 | SS304 | 套 | 1 | 沃腾 |
32 | PLC | 西门子PLC | 电子器件 | 套 | 1 | 西门子 |
33 | 触摸屏 | 10寸 远程电脑及手机APP监控、控制，含一年流量卡，存储内存256MB | 电子器件 | 台 | 1 | 昆仑通态/信号线 |
34 | PLC编程 | 根据具体要求编制 | 电子器件 | 套 | 1 | 沃腾膜 |
35 | 原水泵变频器 | ACS510系列 3kw 带中文面板 | 电子器件 | 套 | 1 | ABB |
36 | 控制配件 | 交流接触器、空开、指示灯、按钮等 | 电子器件 | 套 | 1 | 施耐德 |
37 | 控制柜 | 配套 | 碳钢喷塑 | 台 | 1 | 沃腾 |
