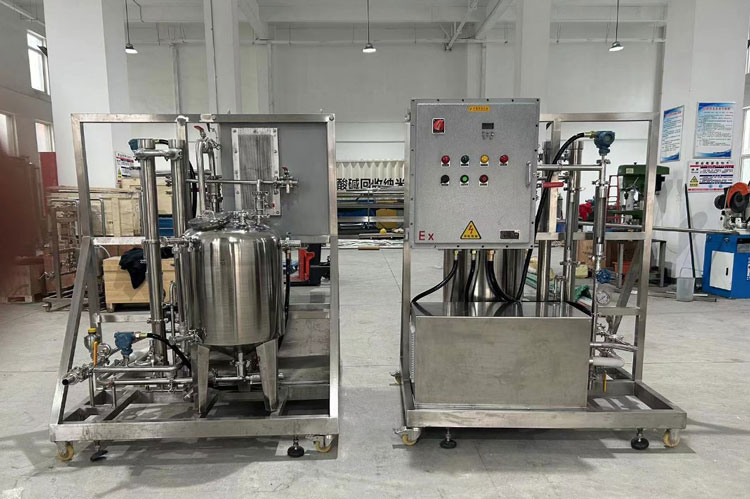

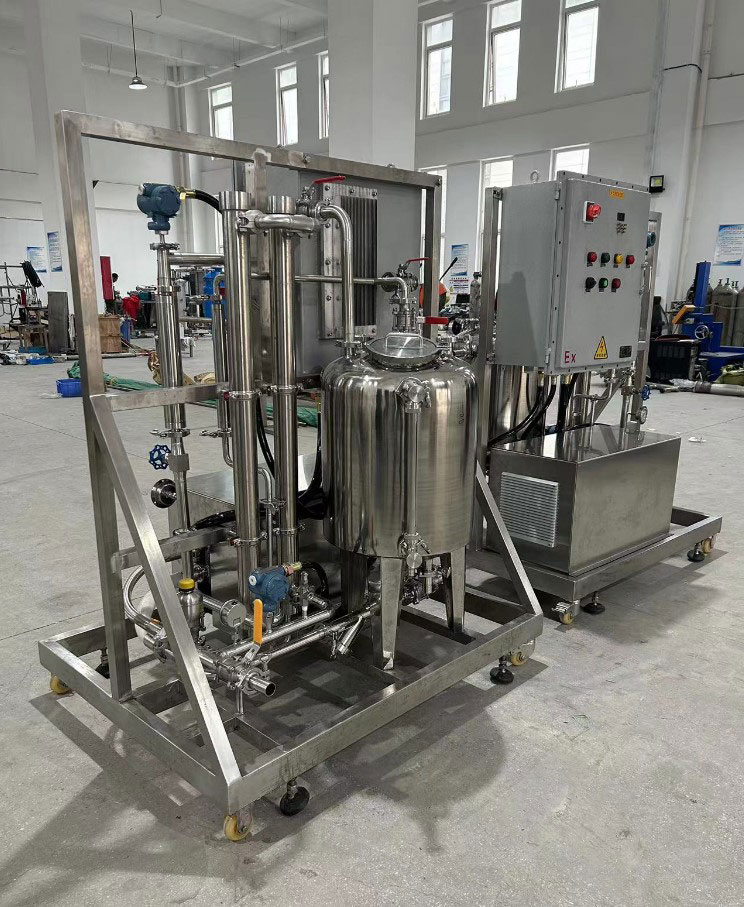

全国服务热线一、 设计说明
本设备主要用于确定卷式有机膜在母液分离、浓缩实验中的应用并确定其所能达到的效果及所得产品性能的优劣等，为工业化系统提供设计依据。本系统可以提供相当广的流量、压力范围。最高运行压力可达到41Bar。
二、工艺流程（详细流程图见附件）
三、设备特点
1.结构设计紧凑，体积小，安装使用方便,操作简单，设备运行稳定；
2.循环体积小，分离效果好,清洗方便，膜芯可长期循环使用；
3.动力组件采用美国万纳牌进口高压隔膜柱塞泵，高压力，高效率，耐腐蚀，卫生级别高，压力最高可达41Bar；
4.变频器调速功能，精确控制流量与压力，减少能量损耗，同时避免开机时对膜组件冲击，配有压力变送器，可设定指定压力，稳定运行，压力变化小于设定值的2%；
6.采用二支2540膜并联设计，通过切换膜进出口阀门选用膜组件，单支有效膜面积7㎡，单支4040标准水透过液量为100-150L/H,适用于母液量20—800L的膜分离实验；
7.与料液接触部分,低压软管采用卫生级硅胶材质，金属部分均采用SS304不锈钢卫生级材质，耐腐蚀性好，承压高,管道内部进行酸洗钝化处理；
8.主机进/出口与水箱连接部位采用快装卡箍连接,易拆装、无死角、易清洁;
9.滑轮采用两个定向轮，两个万向轮。操作，移动方便。
10.原水箱100L，304材质，正锥底，锥底加深有效减少循环体积，带夹套控温，进冷凝水，改变循环水温度稳定控制料液温度；
11. 设备上仪表
进水仪表：压力表、压力变送器、温度传感器
产水仪表：不锈钢转子流量计
浓水仪表：不锈钢转子流量计、压力表、压力变送器
四﹑系统组成
No | Item | Description | Material | Unit | Qty | Remarks |
供货名称规格 | 材质 | 单位 | 数量 | 备注 | ||
1 | 原料箱 | 100L 夹套 锥底加深 | SS304 | 台 | 1 | 沃腾膜 |
2 | 高压隔膜柱塞泵 (带不锈钢防护罩) | 1.8m³/h 410m 3KW 配套ABB电机380V | SS316L | 台 | 1 | 进口 |
3 | 膜壳 | PV2540-1-600P | SS304 | 支 | 2 | 沃腾膜 |
4 | 纳滤膜 | NF200-2540 | TFM | 支 | 1 | 美国进口 |
5 | 超滤膜 | UF1000-2540 | TFM | 支 | 1 | 美国进口 |
6 | 压力表 | 0-6.0MPa | SS316L | 台 | 2 | WIKA |
7 | 压力变送器 | 0-6.0MPa 4-20mA输出 | SS316L | 台 | 1 | Danfoss |
8 | 温度变送器 | 0-100℃ 4-20mA输出 | SS304 | 台 | 1 | 安徽天康 |
9 | 浓水转子流量计 | 5-35L/min | 304 +玻璃 | 台 | 1 | 余姚 |
10 | 产水转子流量计 | 10-100L/H | 304 +玻璃 | 台 | 2 | 余姚 |
11 | 针型阀 | DN20 600psi | SS304 | 台 | 1 | 沃腾膜 |
12 | 低压球阀 | DN20 | SS304 | 台 | 2 | 沃腾膜 |
13 | 高压阀门 | DN20 600psi | SS316L | 台 | 6 | 台湾铁王 |
14 | Y型过滤器 | DN25 80目 | SS304 | 台 | 1 | 沃腾膜 |
15 | 高压泵低压软管 | DN20-300mm | 硅胶 | 支 | 1 | 沃腾膜 |
16 | 高压泵高压软管 | DN20-500mm | 衬四氟/三元乙丙 | 支 | 1 | 沃腾膜 |
17 | 管件 | DN20 弯头、三通、活接 | SS304 | 套 | 1 | 沃腾膜 |
18 | 蓄能缓冲器 | 实配 | SS316L | 台 | 1 | 沃腾膜 |
19 | 安全泄压阀 | 3.9MPa铅封泄压 | SS316L | 台 | 1 | 北京熊川 |
20 | 机架/撬装 | 实配 | SS304 | 套 | 1 | 沃腾膜 |
21 | 变频器 | ACS510系列 3KW | 电子器件 | 台 | 1 | ABB |
22 | 控制系统 | 空开 接触器等 | 电子器件 | 套 | 1 | 施耐德 |
23 | 控制柜 | 实配 | SS304 | 台 | 1 | 沃腾膜 |
技术参数 | 数 值 | 单位 | 备 注 |
设备型号 | WTM—2540G-2 | 台 | |
膜外管数量 | 2 | 支 | |
膜外管规格 | 2540 | ||
设备规格 | 1500(长)×900(宽)×1600(高) | mm | (基本数据) |
主机净重 | 300 | Kg | (基本数据) |
水箱净重 | 25 | Kg | (基本数据) |
水箱体积 | 100 | L | |
设备运行重量 | 400 | Kg | (基本数据) |
配备电源 | 380V 50Hz总功率≥3KW | ||
高压泵电机功率 | 3 | Kw | |
允许最大运行温度范围 | 4-50 | ℃ | |
允许最大操作压力 | 41 | Bar | 膜进口压力 |
适合料液量 | 20-500 | L | |
