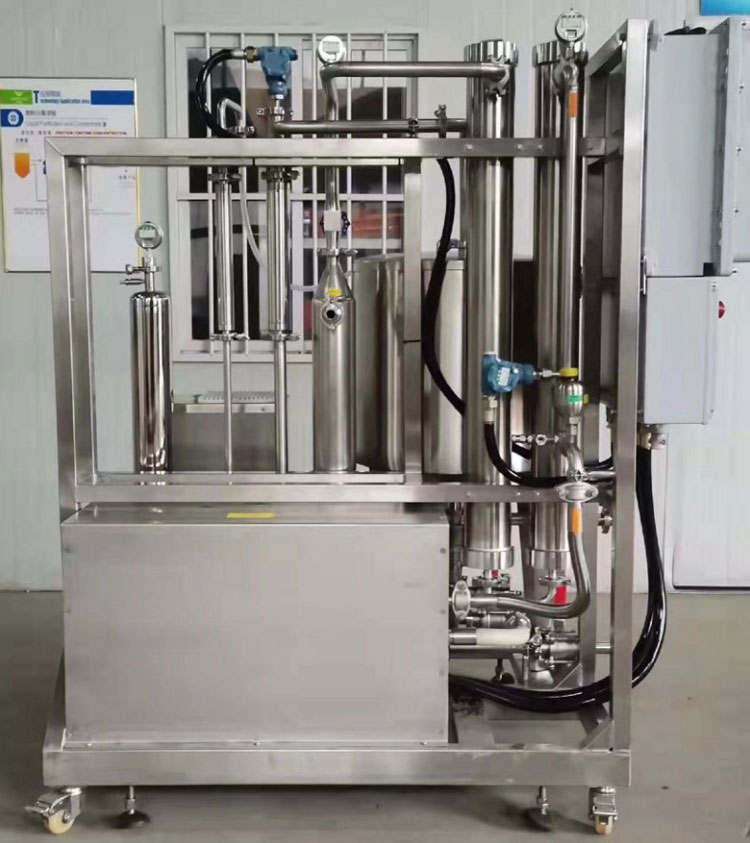

4040实验室膜分离设备（卫生级）

一、纳滤膜分离设备技术要求

  1. 结构设计紧凑，体积小，安装使用方便,操作简单，设备运行稳定；

2. 循环体积小，分离效果好,清洗方便，膜芯可长期循环使用；

3. 动力组件采用美国进口高压隔膜柱塞泵，高压力，高效率，耐腐蚀，卫生级别高，压力最高可达41 Bar；

4. 变频器调速功能，精确控制流量与压力，减少能量损耗，配套蓄能缓冲器避免开机时对膜组件冲击，配有安全泄压阀，对超压起到自动泄压的效果，配有压力变送器，可设定指定压力，稳定运行，压力变化小于设定值的2%；

5. 设备为微滤、超滤、纳滤、反渗透通用型，可通过更换膜芯实现不同物料分离、澄清、脱盐、浓缩等功能；

  6．设备易于操作，具备急停按钮。紧急情况下一键停机；

  7. 设备配有温度报警显示装置，温度能够直观数字显示，超过设定值报警功能；

8. 浓水、产水流量标配卫生级不锈钢玻璃转子流量计，膜进口配套隔膜压力表；

9. 水箱、泵、膜进出口等最低点装有排放阀门，排放口伸出机架外部，便于放料，配套压缩空气口，有效排出设备中残留母液；

10.供料泵为保安过滤器提供压力及流量，配套30寸过滤器，保安过滤器避免颗粒杂质造成泵及膜组件的损伤。

12. 纳滤膜分离设备采用两支4040膜串联设计，4040单支膜元件有效面积为7平方米，标准水透过液量为100-200L/H,适用于母液量30—4000L/H的膜分离实验；

13. 与料液接触不锈钢部分为SS316L卫生级材质，非金属部分为食品级材质，连接采用卫生级卡套式快接头，耐压高，连接便捷可靠；

14.水箱为卫生级100L夹套水箱，外拉丝，内抛光处理，水箱底部出口配套不锈钢SS316L防旋涡挡片；

15. 设备水箱、管路内与料液接触不锈钢部分做酸洗钝化处理,外表面抛光拉丝处理,表面光滑，无锈蚀（管路采用酸洗钝化处理）；

16. 滑轮采用两个定向轮，两个万向轮。操作，移动方便；

17. 随机交付：

Ø  设备及主要部件(泵、膜、膜壳、阀、电器、使用说明书、合格证；

Ø  提供FAT方案与报告，提供DQ、IQ、OQ、PQ验证文件；

Ø  设备材质证明文件；

Ø  压力表、流量计、温度传感器、压力变送器等说明书、合格证、

Ø  CNAS认证权威部门的校验检定证书；

Ø  设备平面布置图纸、工艺流程图纸、电气图纸等；

Ø  一年以上备品备件清单：

二：纳滤膜分离设备工艺流程图

三：纳滤膜分离设备配置清单

四、纳滤膜分离设备参数表
