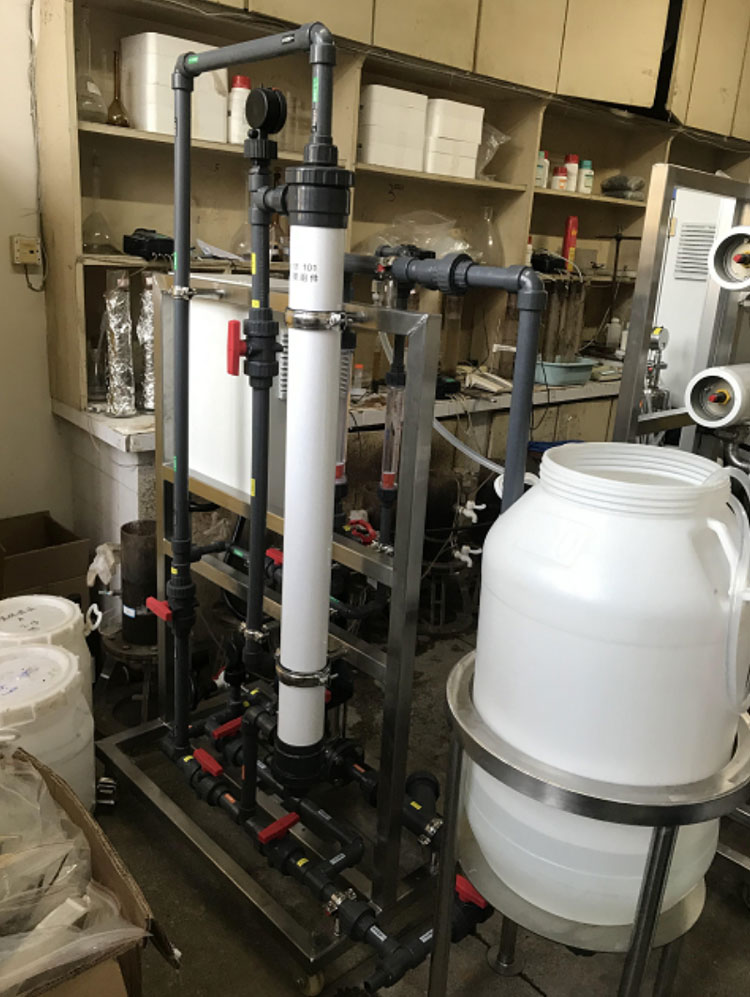

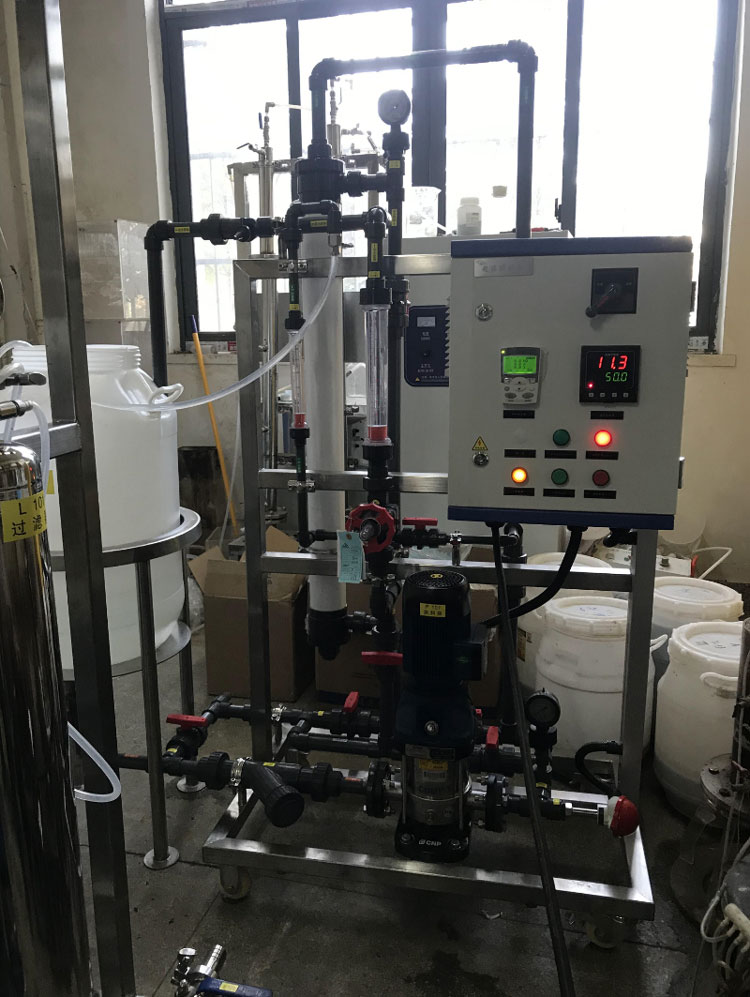

一、设计说明
本设备主要用于确定原液过滤澄清的参数并确定其所能达到的效果及所得产品性能的优劣等,为工业化系统提供设计依据。系统为中空纤维超滤膜组件。本系统可以提供相当广的流量、压力范围。最高压力3.5公斤.
可根据实验需要换装超滤,微滤等各类中空纤维膜元件,用于料液的分离,提纯,澄清,除杂等工艺实验,可广泛应用于制药,食品饮料,化工,植物提取,环保水处理等领域,特别适合高校、科研机构、企业研发中心及小批量生产的使用。
二、工艺流程
三、流程说明
1、试验开始前,用清水冲洗设备(以M101为例)。
将清水置于水箱V101中,开启阀门V101、V103、V104、V105、JZF101,同时检查阀门V102、V106、V107,处于关闭状态。然后开启供料泵P101,调节阀门JZF101开度,冲洗设备。冲洗结束,打开阀门V107将水排放。
2、开始试验(以M101为例)
将料液置于水箱V101中,开启阀门V101、V103、V104、V105、JZF101,同时检查阀门V102、V106、V107,处于关闭状态。然后开启供料泵P101,通过调节截止阀JZF101使得运行压力为所需值。收集淡侧溶液,浓侧溶液返回水箱V101,直到达到所需浓缩倍数,或淡测流量小于指定值时停机。
3、反冲洗流程:
将清水置于水箱V101中,开启阀门V101、V106、V107,同时检查阀门V102、V103、V104、V105、JZF101,处于关闭状态。然后开启供料泵P101,反冲洗设备。冲洗结束,从阀门V107将水排放。
试验结束后,用清水冲洗设备。
四、设备特点
l 结构设计紧凑,体积小,安装使用方便,操作简单,设备运行稳定;
l 循环体积小,分离效果好,清洗方便,膜芯可长期循环使用;
l 动力组件采用南方多级离心泵,高效率,耐腐蚀,卫生级别高,压力最高可达3.5公斤;
l 变频器调速功能,精确控制流量与压力,减少能量损耗,同时避免开机时对膜组件冲击;
l 设备为超滤,微滤,通用型,可通过更换膜芯实现不同分离精度及功能;
l 采用单支中空纤维4040膜设计,适用于母液量20—1000L的膜分离实验;
l 与料液接触部分采用UPVC材质,耐腐蚀;
l 滑轮采用两个定向轮,两个万向轮。操作,移动方便。
l 可按照客户要求进行个性化设计。
五﹑系统组成
No | Item | Description | Material | Unit | Qty | Remarks |
供货名称规格 | 材质 | 单位 | 数量 | 备注 | ||
1 | 水箱 | 100L | PE | 台 | 1 | 沃腾膜 |
2 | 循环泵 | Q=2m³/H H=35m | SS316L | 台 | 1 | 南方泵 |
3 | 中空纤维 超滤膜组件 | 10W分子量 4040 | UPVC | 支 | 1 | 国产 |
4 | 截止阀 | 配套 | UPVCL | 个 | 1 | 沃腾膜 |
5 | 浓水流量计 | 0-3m³/H | UPVC | 个 | 1 | 沃腾膜 |
6 | 产水流量计 | 0-300L/H | UPVC | 个 | 1 | 沃腾膜 |
7 | 压力表 | 0-0.6MPa | UPVC | 个 | 2 | 沃腾膜 |
8 | 温度报警装置 | 0-100℃ | SS316L | 个 | 1 | 沃腾膜 |
9 | 手动阀 | 配套 | UPVC | 个 | 7 | 沃腾膜 |
10 | Y型过滤器 | 配套 | UPVC | 个 | 1 | 沃腾膜 |
11 | 配套管路 | 三通、弯头等 | UPVC | 套 | 1 | 环琪 |
12 | 机架 | 40*40*2.5mm | SS304 | 套 | 1 | 沃腾膜 |
13 | 控制系统 | 配套 | 电器 元件 | 套 | 1 | 法国施耐德 |
14 | 变频器 | ACS510系列 | 电器 元件 | 套 | 1 | ABB |
